Zapłon bezdotykowy Pionýr

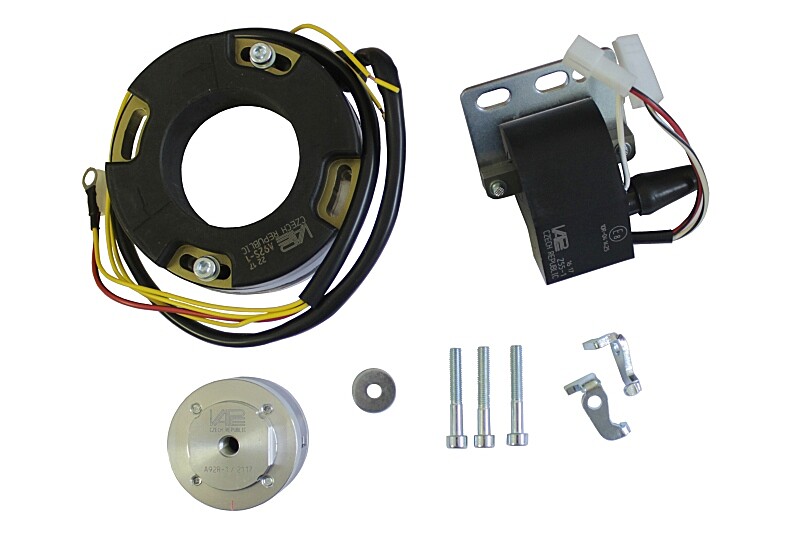

Zapłon bezdotykowy przeznaczony jest do motocykli Pionýr typu 550, 555, 05, 20, 21 i 23. Zapłon ten przynosi znaczną poprawę pracy i niezawodności silnika, co jest szczególnie cenione przez maszyny wyścigowe. Montaż jest prosty i nie wymaga żadnych przeróbek silnika – wszystko pasuje tak samo jak oryginalny zapłon.

Moc świetlna wynosi 20W, co wystarcza na żarówkę przednią 6V 15/15W i żarówkę tylną 6V 5W. Jednak w przypadku żarówek trzeba zwrócić uwagę na producenta, gdyż tańsze typy mogą posiadać żarnik o innym zużyciu (W), co skutkuje niższą luminancją.

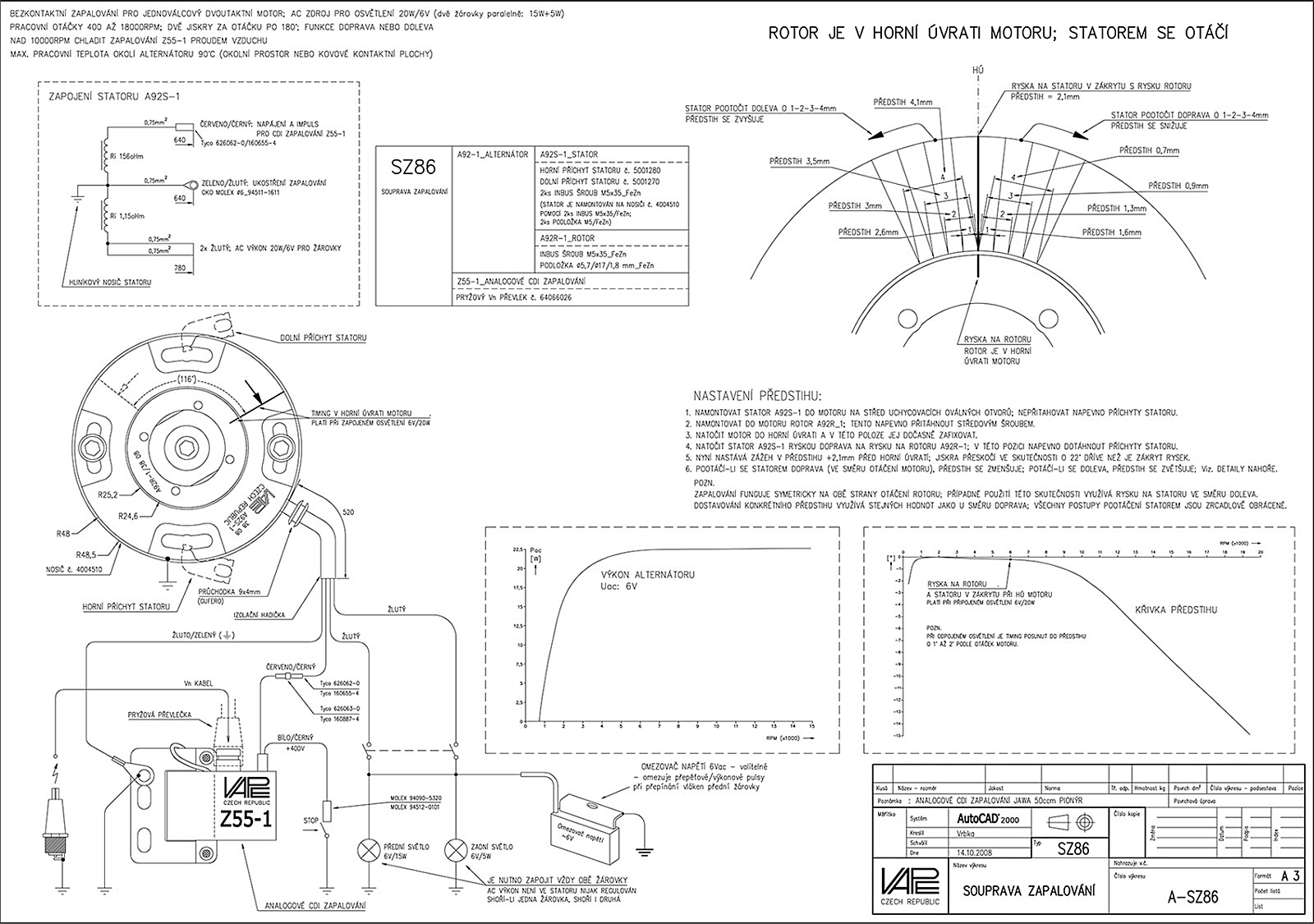

Podłączenie obwodu świateł: Dwa żółte kable służą do podłączenia przednich i tylnych świateł. Można je połączyć w jeden i podłączyć do przewodu prowadzącego do skrzynki elektrycznej, jednak zalecamy podłączenie bezpośrednie: jeden przewód do włącznika świateł przednich, a drugi do światła tylnego.

Podłączenie stabilizatora napięcia: Stabilizator napięcia znajdujący się w zestawie posiada proste podłączenie:

1. Montaż stabilizatora: Stabilizator ma metalową podstawę z otworem o średnicy D6, który należy uziemić. Najlepiej przymocuj stabilizator do ramy motocykla.

2. Podłączenie stabilizatora: Wolny koniec stabilizatora podłączyć do obwodu oświetleniowego za pomocą obejmy. Włóż żółty przewód od stacyjki do przelotowego otworu obejmy i podłącz żółty przewód od stabilizatora do nieprzelotowego otworu. Nie ma znaczenia, jakiego żółtego przewodu użyjesz.

Uwaga: Jeżeli światła są wyłączone przez dłuższy czas i cały prąd idzie do stabilizatora, może on ulec uszkodzeniu.

Zalecenie: Podłącz światła bezpośrednio. Światła nie mają wpływu na siłę iskry i muszą być zawsze zapalone. Podłącz jeden żółty przewód do tylnego światła, a drugi do przewodu prowadzącego do skrzynki elektrycznej. Nie podłączaj jednak kabla do skrzynki elektrycznej, ale podłącz go do kabla prowadzącego do kierownicy do włącznika świateł.
